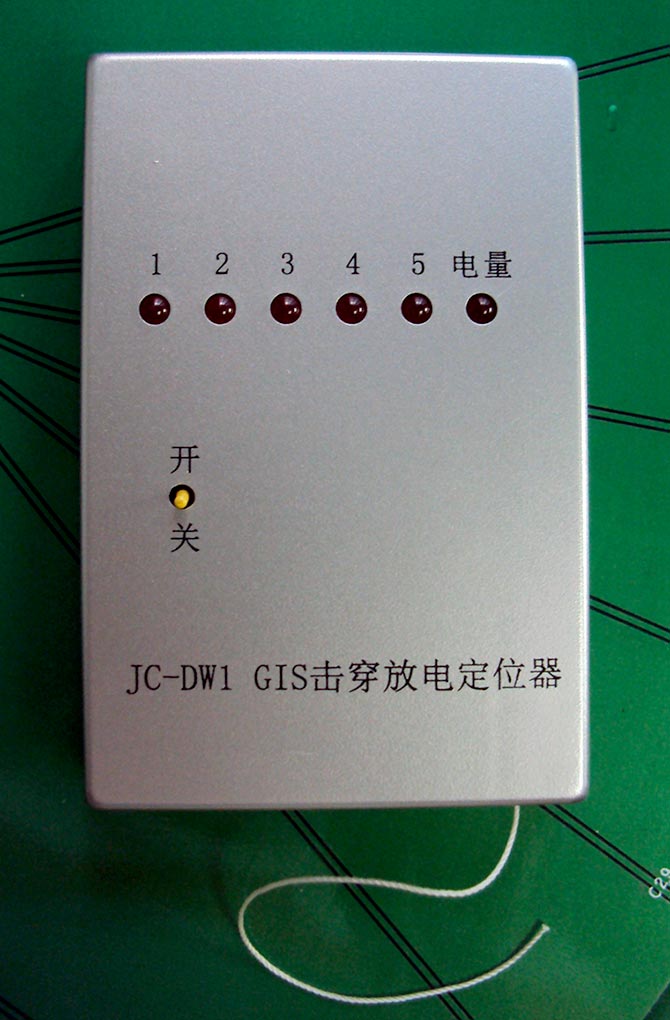

GIS击穿放电定位器说明书

一、系统介绍：

GIS击穿放电定位器捆绑或扎结在GIS各气室金属接地表面，气室击穿后，信号能量会沿着气室壁传播，传感器接收到击穿能量产生的加速度信号，经过滤波、放大后，相应档位指示灯输出显示，并对放电源定位。该装置具有灵敏度高、准确度高、抗干扰能力强、体积小、安装简易和便于运输等特点。

二、应用范围

各类GIS设备

三、技术参数

传感器类型： 加速度传感器
检测频率范围： 10Hz～1kHz
滤波器类型： 带通滤波器
滤波器范围： 750Hz～1.5kHz
档位数量： 5个
灵敏度误差：≤5%
重置功能: 有（可将显示的档位归零）
工作电源： 9V干电池
低电压报警：有（指示灯提醒更换电池）
工作温度： -10℃～45℃
相对湿度： 5%～90%
外形尺寸： 120mm(H)×80mm(W)×23mm(D)
总 重量： ≤150g（含电池）
PC软件： 有（可根据实际情况自己设置击穿档位阀值及灵敏度）
附 件： USB数据线（与PC相连，设置击穿档位阀值及灵敏度时使用）
调试插头（与信号发生器相连，设置击穿档位阀值及灵敏度时使用）



四、功能优势

1、灵敏度高
2、定位精度高
3、抗干扰能力强
